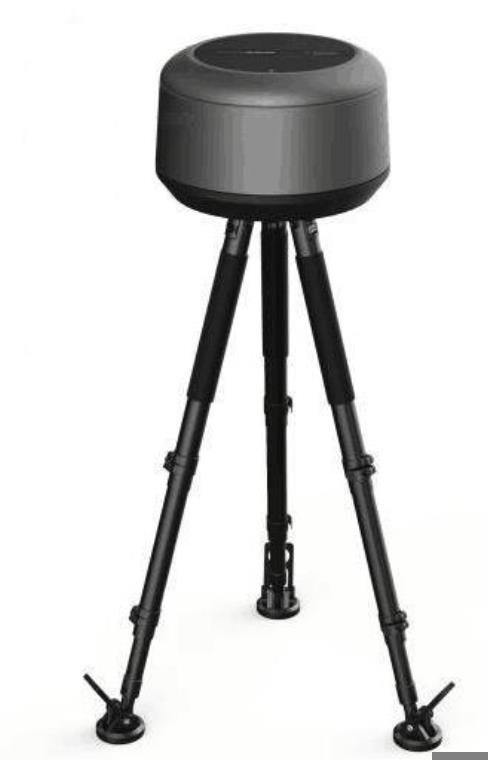

產品簡介

  安則無人機無線電探測壓制一體化裝置auav-rad02主要實現專用跳頻信號的捕獲、分析、測向與壓制；對關注區域內無人機測控頻段信號進行捕獲、分析與測向，對無人機測控信號進行分選與跟蹤,對跟蹤信號進行干擾和壓制，掌握該區域的無人機測控頻段的電磁頻譜活動規律；主要由天線、控制系統、接收單元等組成。產品可以實現在固定區域場所的工程化部署，實現自動探測，自動壓制一體化的24小時無人值守。設備模塊化管理、操作簡單，可以根據實際情況快速組裝和部署。

  產品特征

  具備系統自檢、故障告警、系統故障診斷等功能，并將自檢結果、故障信息、告警信息實時報告。

  具備對自身定位（GPS）并向其他管理控制系統發送自身位置數據的功能。

  具備常規無線電監測壓制功能，監測壓制管理功能。

  具備建立區域電磁頻譜環境模板功能。

  具備定向、定頻壓制干擾信號功能。

  能夠根據監測頻率自動計算、識別出是否為無人機使用頻率，并以自動或人工方式引導無線電干擾壓制設備調整干擾頻率對其進行處置。

  監測管制設備的監測部分功能指標滿足國家三類站標準，壓制部分功能指標滿足國家無線電壓制發射機A類設備標準。

  主要功能：

  頻譜監測功能：

  對工作頻段范圍內的任意頻段進行連續掃描或離散信道掃描監測，獲取功率譜分布數據，信號或噪聲電平數據，信號電平變化的動態數據，實時顯示全景頻譜監測圖。

  比照標準基礎數據庫（臺站基礎數據庫、信號標準參考數據庫），實現對監測頻段（頻率）頻譜信號的自動告警測量。具備較強的突發信號捕獲能力，可實現常規跳頻信號的實時捕獲。

  對工作過程中的監測原始數據、分析統計結果等進行同步采集存儲；實時或事后收集匯總所屬頻譜監測設備數據（原始數據、統計結果、設備狀態等）。

  測向功能：

  可測量單信號、多信號的來波方向，并實時指示信號的示向度、俯仰角、場強值等數據。

  組網功能：

  具備電磁環境監測網絡管理能力，實現多臺設備的組網控制。

  數據庫管理：

  能夠?qū)ぷ鬟^(guò)程中采集到的原始數據、分析統計結果（含I/Q數據和FFT數據）等進行存儲；能夠按設定條件對存儲數據檢索、顯示、打印和按指定格式導入、導出。

  性能指標

  監測頻率范圍：500MHz~6GHz

  監測頻率準確度：≤1ppm

  噪聲系數：≤15dB

  最大監測信號帶寬：≥100MHz

  電平測量精度：≤3dB

  頻譜掃描速度：≥5GHz/s（步進25kHz）

  管制頻率范圍：500MHz~6GHz

  探測壓制距離：≤3.5Km

  發射功率：?jiǎn)涡盘?hào)功率不小于10W

  壓制信號最大帶寬：200MHz

  頻率準確度：≤1ppm

  同時發射信號個數：瞬時帶寬內不小于8個

  發射信號調制樣式：AM/FM/ASK/FSK/BPSK/QPSK/8PSK/NOISE

  干擾方式：?jiǎn)晤l瞄準、跳頻干擾、寬帶阻塞、掃頻干擾、轉發干擾

  聯網方式：LAN/WIFI/4G，可通過有線、無線網絡與指揮控制系統聯網

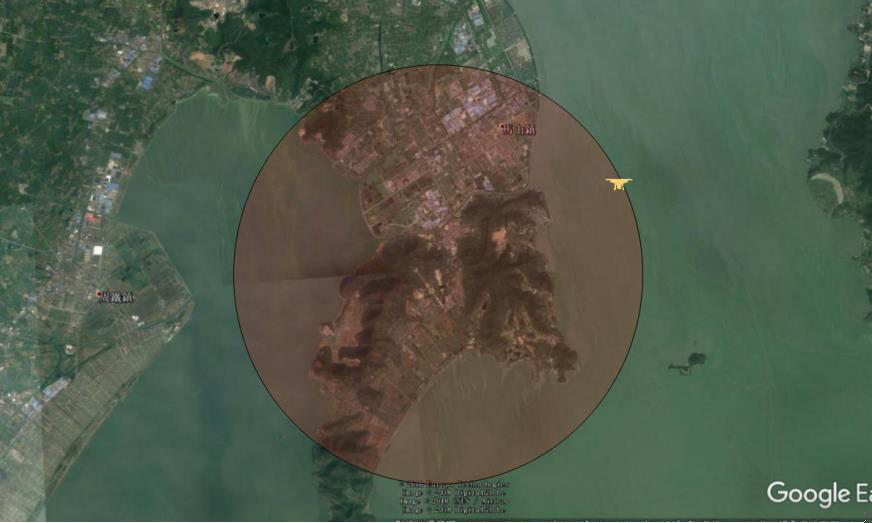

  產品部署圖：

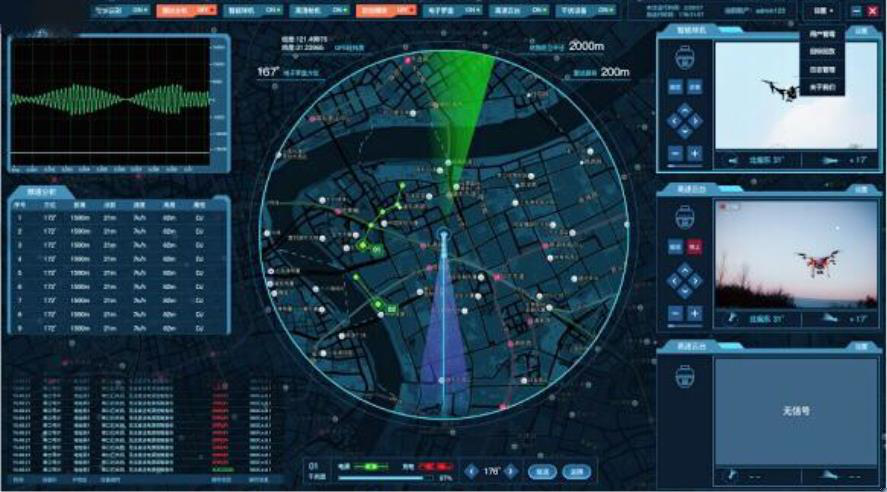

  操作截面圖：
