美國CRFS公司發布了《射頻地理定位技術指南》，介紹了該公司三種射頻地理定位方法的工作原理，說明了每種方法的優缺點，并確定了哪種方法最適合不同類型的信號。它還描述了傳感器網絡產生精確地理定位的最佳幾何形狀。最后，它探討了新方法，包括合成方位，以及如何了解廣闊區域內目標的海拔高度?，F(xiàn)筆者翻譯如下，僅供參考。

一、射頻環境

射頻地理定位是指確定特定射頻信號或發射器的物理位置或來源的過程。從軍事和國防行動到監管頻譜管理和干擾搜尋，這一過程在各個領域都至關重要。

地理定位技術用于精確定位信號的來源，并根據所采用的方法和技術以不同的精度進行定位。

CRFS使用三種主要方法來定位射頻信號：到達時間差(TDoA)、到達功率(PoA)和到達角(AoA)。

信息社會推動了我們對帶寬的依賴和渴求，而EMS變得擁擠，這帶來了挑戰。擁擠的頻譜會引起電磁干擾，造成嚴重后果—從超級碗比賽中錯失達陣到災難性的軍事?lián)p失。

我們的使用量不斷增加，導致地方、國家和國際層面的EMS供應不足。盡管EMS理論上是無限的，但可用的頻譜卻受到限制，原因是a)物理因素限制了操作范圍，以及b)我們可用于利用頻譜的技術能力。

如果我們希望繼續擴大頻譜使用，就必須更有效地使用它，并為了全體公民的利益對其進行管理。對于短距離應用，管理可以簡單地由本地頻譜管理人員進行，或者通過遵守通用共享協議（如Wi-Fi設備的標準化協議）來進行。然而，長距離應用可能更具挑戰性，因為國家機構必須協調才能實現平穩、高效的頻譜共享。在國際邊界附近，情況變得更加復雜，不同國家的當局必須就頻譜使用達成一致并進行協調。

二、射頻地理定位的應用

軍事和防御：定位敵方雷達、通信設備和其他電子發射器，以用于情報目的和EMCO。

ISR：精確定位目標，收集可操作的情報，并提供實時態勢感知。

監管頻譜管理：識別干擾源或未經授權的信號發射，以確保高效、合規的頻譜使用。

執法：追蹤非法或惡意傳輸，例如用于犯罪活動的設備和非法廣播電臺。

關鍵基礎設施：通過持續監控非法監視設備來確保安全。

情報機構：通過定位威脅和開展反恐和間諜行動來收集增強情報。

工業4.0：解決依賴于連接到無線網絡的智能設備的工業4.0所帶來的安全挑戰。

太空發射：通過對任何干擾源進行地理定位，確保太空港的順利運行。

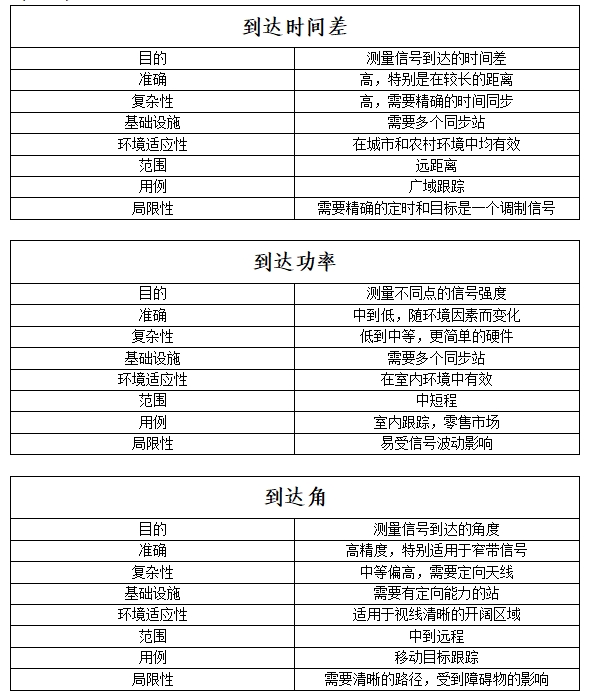

三、到達時間差(TDoA)vs到達功率(PoA)vs到達角(AoA)

四、到達時間差(TDoA)

TDoA是在第二次世界大戰期間開發的。該技術比較多個接收器在某一時刻接收到的射頻信號（特別是信號的I/Q數據）的時間差。由于接收器位于不同位置，它們在不同時間接收到相同的信號。使用頻譜監控和地理定位軟件精確計算此時間差可以對信號進行地理定位。

計算TDoA：為了準確工作，TDoA需要全向天線和至少三個射頻接收器組成的網絡，這些接收器會持續記錄射頻信號。這些信號的數據會實時發送到主控制計算機，然后可以評估所有信號。

然后，頻譜監測軟件會疊加時間測量值，以確定每個信號必須移動多遠（以微秒或毫秒為單位）才能全部對齊或關聯。該軟件還會評估信號疊加的質量，并利用此信息來緩解多徑和虛假相關性。時間測量值之間的差異代表一個關聯點，軟件會將其顯示為地圖上的一條曲線（或等時線）。

僅使用兩個射頻接收器，相關時間關系便可在地圖上形成一條曲線。盡管信號將位于該曲線的某個位置，但無法確定其準確位置。但是，添加第三個傳感器可讓軟件形成第二條曲線。根據接收器的放置方式和發射器的位置，第二條曲線將與第一條曲線重疊，軟件將計算出數學緯度-經度解。

通過此設置，可以比較兩個傳感器對之間的時間差，從而實現發射器的2D地理定位。如果幾何形狀合適，添加第四個傳感器可讓軟件使用3D TDoA計算高度。

網絡中可以添加無限數量的接收器——無論是陸地、空中還是固定或便攜式部署。每個傳感器將根據其相對于發射器位置的位置在不同時間接收信號。一旦通過關聯建立了時間關系，算法就會使用接收器的已知緯度、經度和海拔（用于3D目的）來計算發射器的地理位置。

射頻接收器網絡：接收器網絡理想情況下應圍繞發射器。如果發射器在網絡內部移動，傳感器可以跟蹤傳輸并準確定位。但是，如果發射器移動到網絡外部，則地理定位會變得更具挑戰性，因為曲線以非常小的角度相交。雖然曲線會相交，但小角度使得難以準確確定發射器的精確位置，發射器可能位于曲線相交的多個位置。

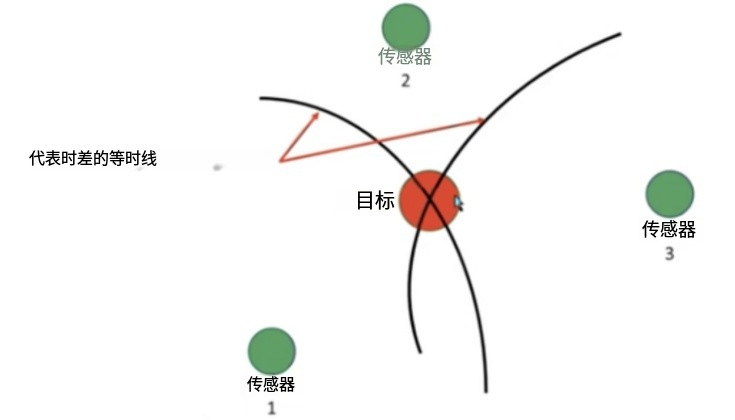

圖1：良好射頻接收器定位的示例。兩對接收器創建兩條曲線并提供精確的地理定位。

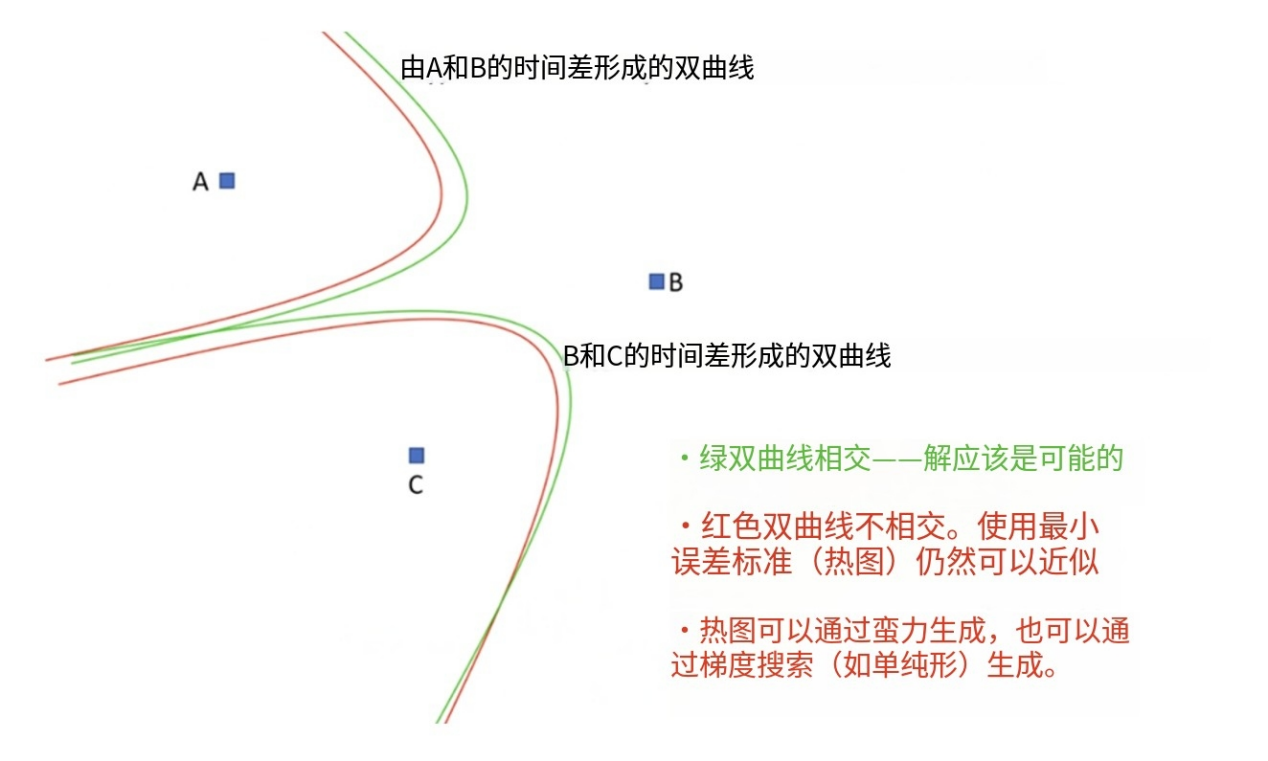

圖2：當發射器位于網絡外部時，兩條曲線以非常小的角度相交的示例。

射頻接收器的最佳位置取決于網絡包含多少個接收器。在三傳感器網絡中，以三角形排列傳感器是最佳做法。對于四個接收器，最佳效果是從Y形排列、三角形加上一個大致位于中間的接收器獲得。

理想的配置是將多個接收器以非對稱方形排列，盒子內至少有一個傳感器。這將確保2D TDoA和3D TDoA的最佳地理定位，因為不會出現對稱相交曲線，而對稱盒子形狀會產生這種曲線。

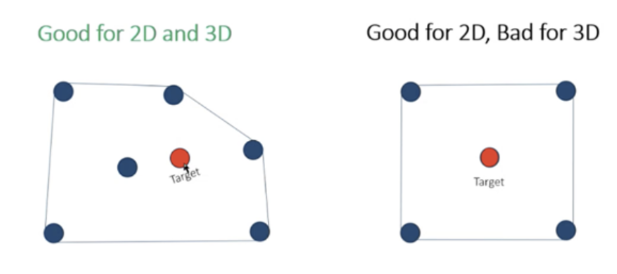

圖3：2D TDoA和3D TDoA的最佳結果是由一個箱型網絡和一個內部接收器產生的。

接收器定位差會對地理定位精度產生負面影響。例如,放置在直線上的三個傳感器可能產生模糊的結果：兩對傳感器之間曲線上的多個可能的信號地理定位。

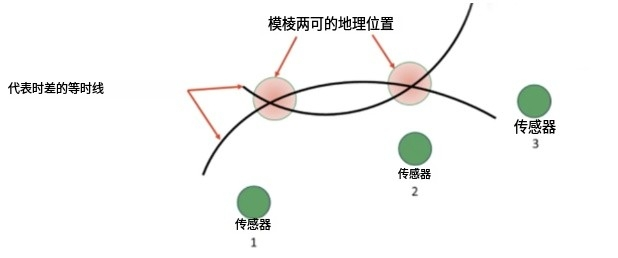

圖4：不良射頻接收器定位幾何導致模糊的地理位置。

當發射器位于射頻接收器網絡內時，可獲得最精確的地理定位；不過，也有可能在基線（網絡中最遠的一對接收器之間的距離）兩倍的距離內對信號進行精確的地理定位。就海拔高度而言，當發射器的海拔高度在接收器網絡的基線距離內時，軟件通常能最好地計算3D地理定位（包括海拔高度）。

五、影響TDoA準確性和性能的因素

TDoA地理定位的精度受調制帶寬的影響,調制帶寬是信號用來傳輸信息的頻率范圍。調制帶寬為10MHz的發射器可以精確到100米。然而,當帶寬減少到1MHz或100kHz時，不確定性顯著增加，精度分別達到1500米和5000米。

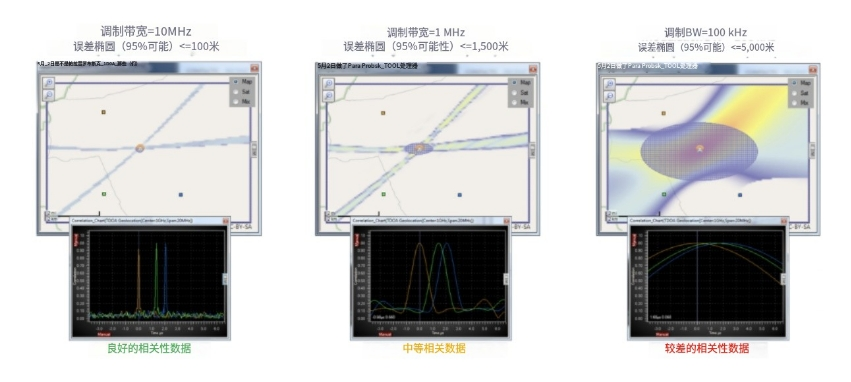

圖5：調制帶寬對相關質量的影響。

為了獲得精確的TDoA，信號必須具有良好的相關性,才能測量到達多個獨立接收器的信號的精確時間差。TDoA最好的信號類型是具有高調制帶寬的信號。

相反,隨著調制帶寬的減少，相關的時間數據越來越少，而時間的不準確性也越來越大。因此，軟件更難以精確地確定相關圖的峰值。

雖然寬帶數字調制產生了最精確的地理定位，但必須實現系統來補償信號沒有以這種方式被調制的情況。

六、基于樣本的TDoA vs 基于探測器的TDoA

基于樣本的TDoA包括定期、實時地將(信號的)同相和正交(I/Q)數據流傳輸回控制計算機,從而不斷完成接收器對之間的時間相關性。

這種方法不尋找任何特定類型的信號，而是盲目地將數據流送回控制計算機，而不管信號內容如何。因此，這種技術對回程傳輸?shù)囊蠛芨?，并可能?dǎo)致計算機浪費時間去關聯噪聲。

為了解決這個問題，CRFS開發了基于探測器的TDoA，它在接收器上安裝了匹配濾波器，以查找特定的信號參數。例如，可以對探測器進行編程，以評估在指定頻率范圍內具有特定帶寬的信號（即跳頻信號）、具有預定義脈寬（PW）的脈沖信號、指定的脈沖重復間隔（PRI）等。

如果說信號是指紋，那么信號探測器就是指紋掃描儀——它們能實時描述成千上萬個信號的頻率、功率和時間特征。射頻接收器在掃描時，信號探測器會分析每個信號，并將其與過濾標準列表進行比較，尋找匹配的信號。只有在信號符合濾波器標準后，接收器才會將I/Q數據發回控制計算機。實際上，探測器就是大規模的信號鑒別器。當探測器正確識別信號時，就會啟動地理定位工作流程。

利用基于探測器的TDoA，接收器會在特定時間內保留I/Q數據，以便從探測傳感器和所有其他傳感器檢索I/Q數據。然后進行關聯引擎，產生地理定位?；?/span>探測器的TDoA可以對跳頻信號進行地理定位，而基于樣本的TDoA只能與固定頻率范圍相關?；?/span>探測器的TDoA甚至可以搜索遠遠超出射頻接收器瞬時帶寬(IBW)的寬頻率范圍。這允許在寬頻帶內進行相關性和地理定位，有助于對無人機等跳頻設備進行地理定位。

七、利用合成方位干擾、誘騙和干擾定位覆蓋區外的信號

在覆蓋區邊緣，曲線相交的角度較淺，因此很難確定信號的位置。因此，對遠在網絡覆蓋區域之外的發射器進行地理定位是一項挑戰。

然而，一項名為“合成方位”的新功能可以讓系統根據曲線的指向形成一條方位線。該方位表明信號是沿著這條線傳輸?shù)?。軟件可以計算出大致的范圍，不過隨著信號離接收器網絡越來越遠，范圍的精確度也會下降。

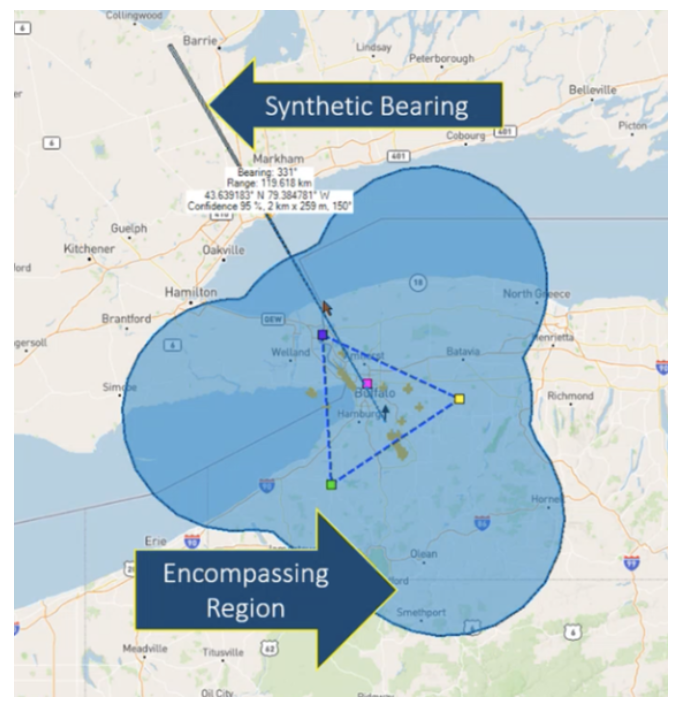

圖6：利用合成方位定位覆蓋區域外的信號。

八、到達功率（PoA）

PoA是一種地理定位技術,用來比較多個接收器接收到的(信號)幅功率。它在短距離內(通常在室內環境中)是有效的。該系統分析并比較了接收功率水平,以建立發射器的地理定位。

網絡中的射頻接收器是利用一個由CRFS設計的系統同步的,該系統使用以太網或光纖電纜在接收器之間建立了精確的時序關系,從而產生了非常精確的時序精度(以納秒計)。

PoA可用于室內和室外地理定位。在建筑物內,傳感器通常安裝在天花板瓦上,可以用來定位發射器所在的特定房間。然而,應該在建筑物外設置一個參考傳感器,以區分室內和室外的傳輸,這對安全設施至關重要。

計算PoA

利用全向天線,接收器離發射器越遠,接收到的信號就越弱。

當信號接收器和發射器關閉時,軟件產生一個傾斜的曲線,并根據信號的射頻傳播特性計算出與發射器的距離。通過使用多個接收器,這些距離可以在地圖上被覆蓋來形成地理定位。

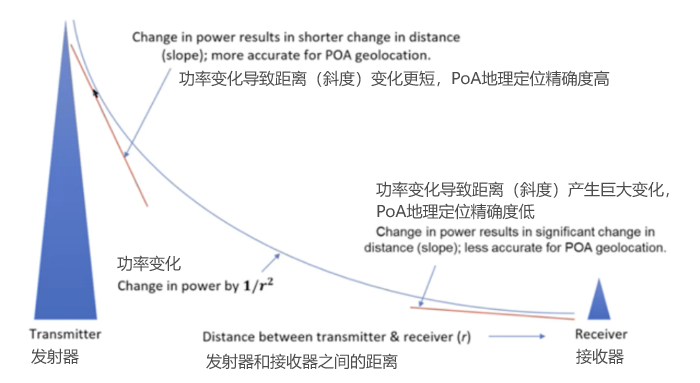

然而,隨著發射器移動到更遠的地方,功率的變化變得不那么明顯,傾斜變得更淺。當斜度變淺時,PoA就變得不那么有效了。對于位于一公里以外的發射器,功率的變化變得微不足道,系統再也無法有效計算距離。

圖7:曲線的陡峭斜度可實現精確的地理定位。

九、到達角（AoA）

AoA提供了從測向（DF）陣列到發射器的單一方位線。該方位線可以疊加在地圖或極坐標圖上，以指示信號來自何處。方位線也可以相對于真北或相對于移動車輛。

AoA可查看六個天線（在DF陣列內）面上的信號接收振幅，以比較接收振幅水平。利用探測到的信號強度和已知的天線方向，軟件可以通過多天線方法確定信號的來源方向。這種技術可用于各種固定和移動部署方案。

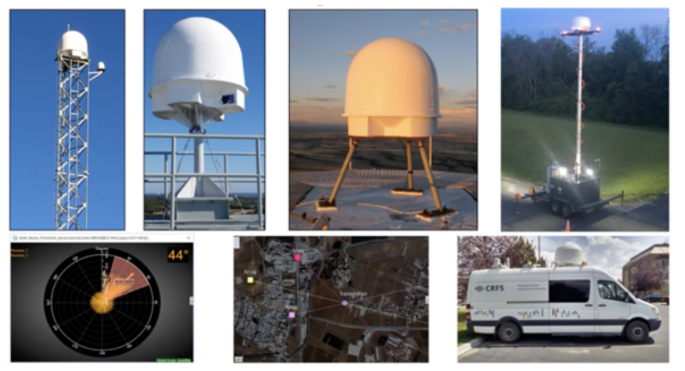

圖8：AoA部署示例

AoA工作原理

AoA使用測向陣列對寬帶和窄帶發射器進行地理定位；AoA是窄帶信號的首選方法。

每個測向陣列包含六根定向天線，可偵聽一個預先設定的方向。天線的方位角每60度一個，這意味著三根天線總能計算出任何一個信號的來源。在每個天線上進行功率測量，然后系統將測量到的功率電平進行比較，以確定信號最強的位置，從而揭示發射 器的方向。

這些陣列的工作頻率通常高達18KHz；不過，CRFS也有工作頻率高達40KHz的毫米波應用設備。CRFS DF陣列還可覆蓋低頻段（30MHz - 300MHz）DF應用。

AoA是一種有用的移動信號搜索技術。頻譜管理者可以駕車靠近信號源（在裝有陣列的面包車內），并在靠近時進行地理定位。

為了更有效地進行地理定位，使用多個DF陣列可以提供多條方位線，這些方位線相互交叉，顯示發射器的精確地理位置。

兩個高帶寬DF陣列

陣列中的每根天線都指向不同的方向，通過多根天線接收感興趣目標的信號。系統通過分析信號強度來確定其方向。

如果每個信號都是一個指向特定方向的箭頭，那么通過綜合這些箭頭的角度，系統就能更清楚地了解信號的來源。這一過程有助于追蹤信號源，因為天線可以接收信號，陣列可以計算出地理定位所需的方位測量線。

低帶寬DF陣列

低帶寬DF陣列有五根天線：四根在外側，一根在中央。它通過比較每個外圍天線接收到的信號強度來確定信號的來源。中央全向天線通過檢查外圍天線之間的信號差異，進一步完善這一功能。然后使用軟件將所有這些因素綜合起來，形成一條方位線，并確定信號的方向。

每次測量都會產生一個方位

DF陣列可以跟蹤各種類型的信號，包括跳頻信號。CRFS軟件可將這些信號方向可視化，用顏色代表頻率或信號質量。高質量信號更容易跟蹤，尤其是當陣列兩側的天線之間存在明顯的信號強度差異時。如果兩側的信號強度幾乎相等，則表明可能存在干擾或多徑效應，從而難以確定原始信號的確切方向。

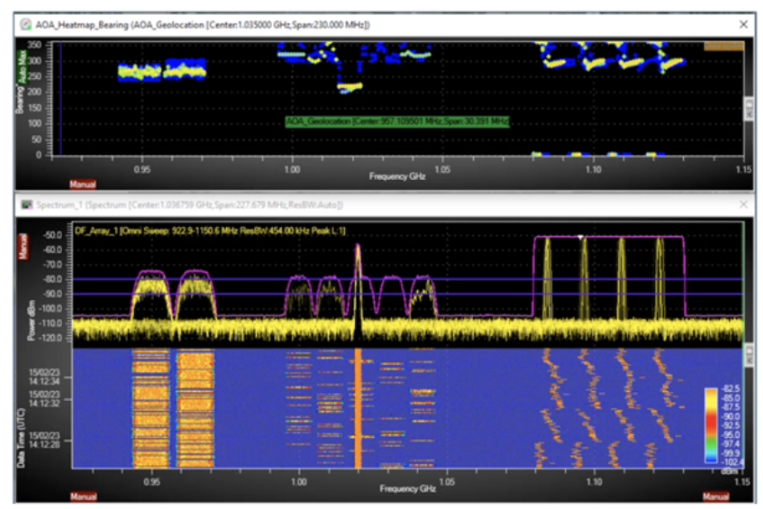

圖9:顯示多個信號并在特定頻率域上執行AoA的軟件。

圖的左側顯示的是一個雙通道跳頻器，由于它們有各自的頻段，因此會產生各自的方位線。圖的中間是一個五通道跳頻器，中間是一個強干擾信號。一般來說，在設置任務分析信號時，強干擾信號會主導測量結果；但是，軟件可以將信號分開并單獨分析，因為每個信號都會產生自己的頻段。

因此，可以看到五通道跳頻的方位線和強干擾信號。此外，還可以使用“排除區”等工具來屏蔽頻域內的區域，以過濾掉不需要的信號。

DF陣列的最佳效果

單個DF陣列可以產生一條指向發射器的方位線，表明信號是從這條線上的某處發射的。不過，要確定距離，應從不同位置使用第二個DF陣列，以產生兩條相交的方位線，從而確定地理位置。增加第三個DF陣列可提高精確度，改善地理定位結果，減少模糊性和不確定性。

就射頻接收器的定位而言，將多個傳感器放置在一條直線上得到的結果最不精確。當陣列環繞目標收發器時，系統將更加精確。此外，傳感器需要與發射源保持視線一致，才能獲得最佳地理定位結果。

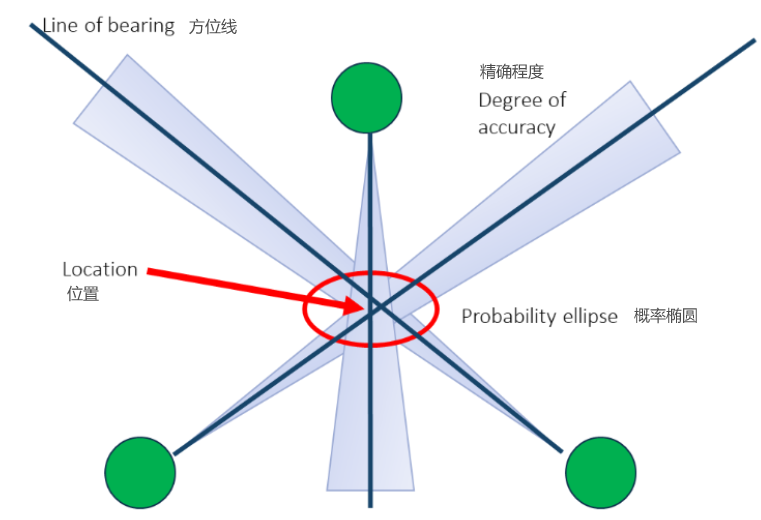

圖10：三個DF陣列形成的方位線。

雖然AoA定位對寬帶和窄帶信號都很有效，但它是窄帶信號的首選方法。由于AoA系統靈敏度高，因此可以同時生成多條方位線。

十、結論

TDoA、PoA和AoA使對大多數類型的射頻發射器進行地理定位成為可能。同時使用其中幾種技術并對結果進行比較，可以提高地理定位的準確性。不過，TDoA和PoA是相互排斥的，因為TDoA技術需要較長的基線，而PoA需要較短的基線。

當然，影響地理定位性能的因素很多，包括發射頻率、發射功率、調制類型和帶寬以及天線高度。不過，只有當接收器能夠“看到”發射器時，地理定位才有可能實現。任何阻礙視線的障礙物都會妨礙地理定位和信號測量，如果沒有視線，地理定位將無法實現。此外，物理環境中的一些因素，如多徑產生的鏡像，也會對地理定位產生負面影響；不過，CRFS軟件采用了一些技術來減少基于多徑的錯誤地理定位。

無論采用哪種技術，地理定位都只能識別發射器輻射元件，而這不一定是操作員所在的位置。在這個網絡電話（VoIP）時代，操作員的定位可能遠離發射元件。
