北約科學技術組織發布了一篇名為《用于自主無人機探測、跟蹤和攔截的新型無人機蜂群防御端到端系統》的論文。全文主要包括摘要、引言、模擬和真實環境中的系統部件、用例定義、無人機群人工智能代理之間的系統協調、模擬和真實飛行操作的結果、對推進安全措施的貢獻和結論。

圖：BlueSwarm系統的高級架構

摘要

隨著無人機在各種應用中的使用持續增長，與無人機在禁飛區內未經批準的操作相關的安全挑戰變得越來越關鍵。為了應對這些挑戰，我們提出了一種新的自動和自主威脅管理方法，該方法可以探測無人機入侵并執行實時反制。所提出的系統名為BlueSwarm，它集成了傳感器數據，實現了資源之間的數據通信，并利用人工智能來操作無人機群進行反制。這項工作在模擬和真實環境的實驗中得到了驗證，證實了其探測、跟蹤和攔截能力。

所提出的反無人機系統集成了地面部分和空中部分。地面部分由一個地面控制站組成，由一名操作員操作，充當指揮和控制中心，旁邊還有一臺地面雷達和一臺PTZ攝像機，用于遠程探測、分類和定位來襲威脅。空中部分由五架無人機組成，每架無人機嵌入一個光電傳感器和一個可部署網作為攔截有效載荷。這些無人機以集群的形式自主部署，攔截、跟蹤、評估和壓制入侵的無人機，同時保持操作員在環路中。每架無人機都由自己的人工智能代理操作，與其他無人機和操作員協同工作。該系統的設計具有可擴展性和適應性。地面?zhèn)鞲衅鞯臄?shù)量、類型和空間分布可以根據需要和保護空間的配置進行調整。同樣，防御無人機及其有效載荷的數量也可以調整。該系統依靠機器學習技術來探測、跟蹤和定位入侵者，并適應不斷演變的威脅。

我們與主題專家合作，研究、設計和實現了不同的用例，以在模擬和真實世界演示中測試我們的系統。這些用例涉及多達五架敵方無人機的入侵，這些無人機呈現出粗心、無知和犯罪的操作模式，在模擬中進化為獨立的個體或群體，以及兩架用于真實環境演示的敵方無人機。

每項任務分為四個不同的階段，確保從探測到消除的過程精簡高效：（1）基于地面?zhèn)鞲衅鞯臐撛谕{探測、分類和定位；（2）部署防御性無人機群；（3）將每架無人機分配給單個目標；（4）結合地面和嵌入式傳感器，追蹤和消滅入侵的無人機。在執行任務期間，空域被劃分為特定區域。首先，劃定保護區，嚴格禁止任何未經授權的無人機活動。第二，緩沖區，任何入侵都會觸發我們系統的反應，從而在到達保護區之前進行協調響應。

我們的研究通過提供全面、適應性強、可擴展的解決方案，借助相關技術和程序?qū)崿F(xiàn)協作自主，有助于推進應對不斷升級的無人機威脅的安全措施。通過將我們的新組件和現有系統相結合，我們旨在降低風險，保護禁飛區免受未經授權的無人機活動的影響。該研究是與主題專家合作開發的，有助于北約科技界反無人機技術的進步。

1.引言

在快速技術進步和廣泛可及性的推動下，無人機現在成為一個重大的安全問題。打擊未經授權的無人機行動的必要性比以往任何時候都更加突出。在本文中，我們提出了一種創新的端到端系統，該系統使用自主無人機的防御群來有效地攔截入侵的無人機群。

1.1無人機使用背景和安全挑戰

一些學術和技術努力都致力于創建反無人機系統。在最近的一項工作中，已經確定了537款反無人機產品，而只有138款反無人機產品包括探測和攔截過程，且只有3個國家具備將網作為攔截手段并結合探測能力的能力。本綜述中沒有一種產品將無人機群作為攔截手段，作為從探測到攔截的端到端系統的一部分。此外，將人工智能算法應用到真實環境是最近才出現的，而且很少部署。

無人機濫用事件越來越多。手動反制或使用單一的攔截手段是無效的。操作多架無人機以增加成功攔截的機會可能會讓操作員不堪重負。需要注意的是，管理多架無人機以對抗一架入侵的無人機并非易事，更不用說培訓多名操作員的財務影響和運營成本本身了。反制一群無人機是一項更為復雜的行動，特別是由于無人機的協調方面的挑戰。

1.2研究目標與BlueSwarm系統

這項研究旨在設計、開發、實施和評估一種名為BlueSwarm的創新反無人機系統，該系統可以利用一支協作的自主無人機群，對入侵的無人機群進行探測、跟蹤和攔截，用于真實作戰環境的應用。該系統主要用于在指定的“緩沖區”內探測潛在威脅，然后再到達“保護區”。系統唯一地識別和定位探測到的威脅。任何被歸類為入侵者的被跟蹤無人機都會觸發防御蜂群的響應，以便進行跟蹤。如果一個入侵者被探測到并被分配給防御蜂群的一個或多個人工智能代理進行跟蹤，則會啟動自主感知控制。然后，當防御群的定位符合攔截標準時，系統就會過渡到攔截階段，從而進行安全攔截。

1.3BlueSwarm系統的描述和功能

在實際飛行操作之前，系統在模擬中進行測試。該系統在模擬演示和真實演示過程中集成了一臺雷達、一臺PTZ攝像機、五架無人機組成的防御群、多達五架入侵無人機、每個群一個地面控制站（GCS）、每個防御無人機上的嵌入式攝像機和一個模擬站。每架無人機和地面軍事系統都通過自己的人工智能代理進行操作。對于真實環境的飛行演示，集成了額外的組件，以符合現行的安全和法律標準（例如手動無人機控制器或控制STOP操作系統）?，F(xiàn)場操作員包括技術人員、安全飛行觀察員、飛行員和地面控制站操作員。

2. 模擬和真實環境中的系統部件

2.1系統組件概述

BlueSwarm系統分為地面部分和空中部分，每個部分由各種硬件組件組成。BlueSwarm的效率很大程度上歸功于這些精心編排的元素。一隊入侵的無人機和一些模擬器刺激系統進行訓練和測試。

2.1.1地面部分

地面段由地面控制站（GCS）、地面雷達和地面云臺組成。

地面控制站（GCS）充當通信中心。它不僅是系統的人機界面，而且還處理無人機部署、總體任務信息和系統響應的協調。地面軍事系統具有基于地理信息系統的用戶界面，使操作員能夠與系統交互，監控正在進行的任務，做出明智的決策，并控制所需的系統響應。

遠程雷達構成了該系統的第一道防線。它是早期探測和分類遠距離來襲威脅的關鍵部件，從而提供充足的響應時間。為了這個項目，我們使用了一種雷達傳感器，可以在1000米的高空探測無人機。

與地面雷達一起，PTZ攝像機提供互補的視覺信息，以提高遠程探測和分類的質量。它有助于驗證基于雷達軌跡的分類，并由于其更好的分辨率而有助于提高入侵無人機數量的確定。

2.1.2空中部分

空中部分由一隊無人機組成。每架防御無人機都配備了一個電光傳感器和一個可部署網（在本項目框架內模擬），作為對抗入侵無人機的主要對策。在具有先進決策和信息處理算法的人工智能代理的指導下，這些無人機協同工作，攔截和消除潛在威脅。它們與防御的地面控制站通信，以傳遞捕獲的信息。

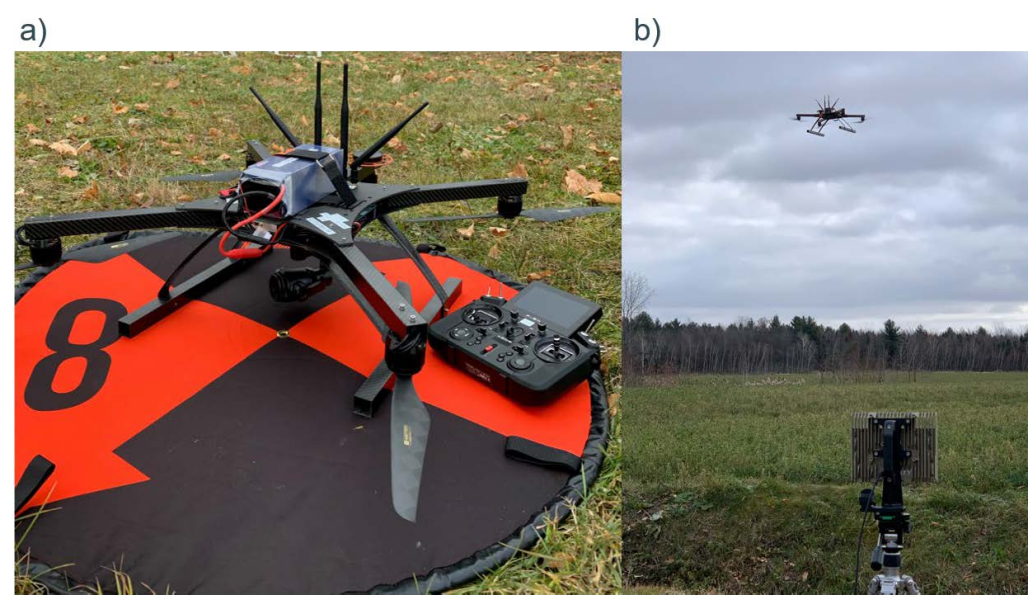

圖：ARA Robotics^®制造的無人機著陸（左）和運行期間（右）。

每架防御無人機都嵌入了一個安裝在萬向節上的光電傳感器。該傳感器為整個系統提供了“空中之眼”功能。除了雷達和地面云臺外，該組件對目標跟蹤和分類至關重要。嵌入式傳感器由其所嵌入平臺的人工智能代理控制縮放和定向。

2.1.3入侵的無人機

入侵的無人機的行為被設計成代表破壞性的無人機活動。他們執行不同模式的粗心、無知或犯罪操作。與防御無人機一樣，每架入侵的無人機都由自己的人工智能代理控制，并與入侵的地面控制站通信。在我們的現場實驗中，防御和入侵無人機由ARA Robotics^®提供，型號相同。

2.1.4模擬器

我們使用三種不同的3D模擬器對系統進行了訓練和測試，逼真度和復雜性逐漸提高。

第一個模擬器是多粒子環境。這是最快也是最簡單的。它將人工智能代理繪制為簡單的粒子，除了速度限制、粒子邊界和動量之外，不考慮任何物理約束。由于其速度，這種多粒子環境用于訓練初始機器學習模型。

第二個模擬器是法國泰雷茲集團專有的，被稱為SE Star，它更接近于蜂群在現實世界中執行任務時可能面臨的一般條件。該模擬器使用了飛行平臺的通用物理動力學模型。它用于測試目的和微調之前使用第一模擬器學習的機器學習模型。

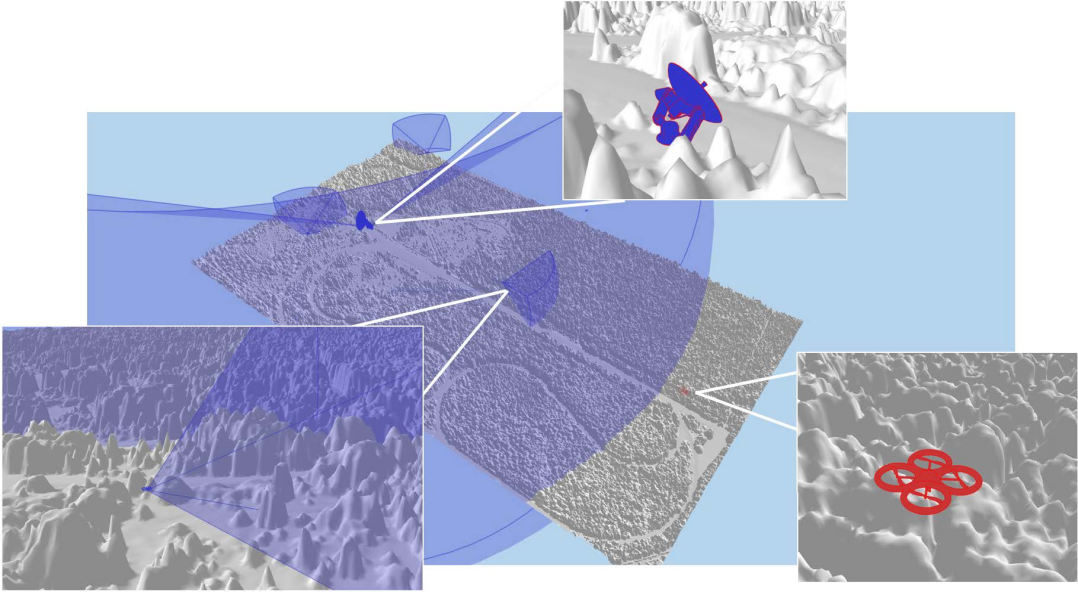

圖:SE Star模擬了地面?zhèn)鞲衅?、無人機及其有效載荷。

最后一個模擬器嵌入SkyControl^®，ARA Robotics^®的GCS軟件中。該模擬器包括用于真實世界演示的實際四旋翼機的真實動力學。它用于降低真實飛行過程中潛在沖突的風險。SkyControl^®使我們能夠在實際部署之前對系統進行高質量的測試和驗證。

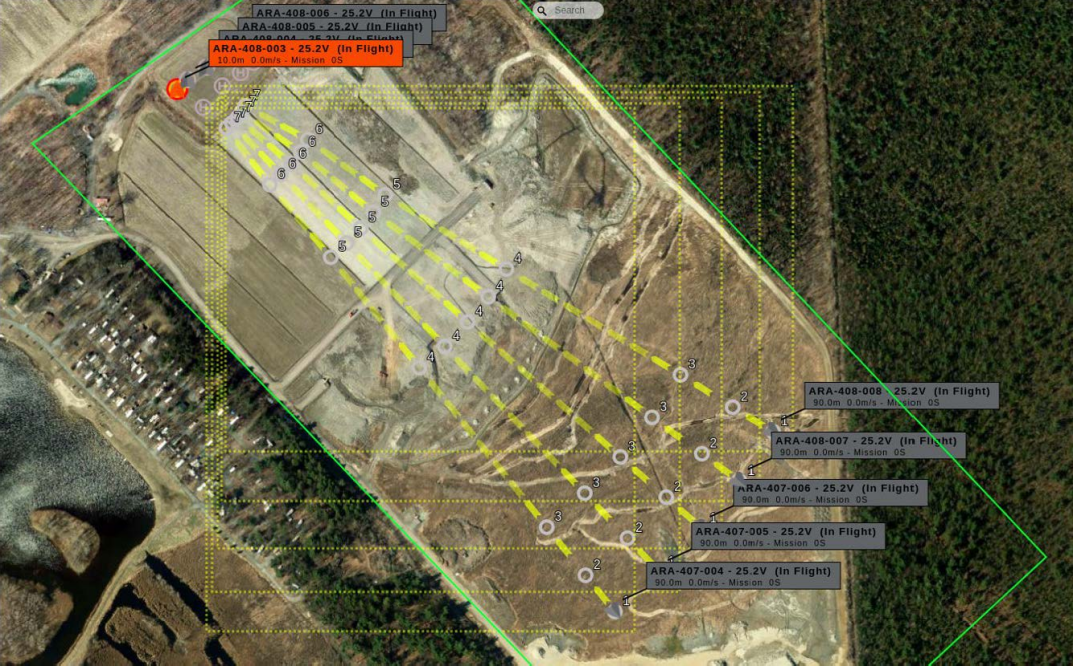

圖:SkyControl®模擬和真實世界飛行試驗的用戶界面。

2.2任務階段的組成

2.2.1探測、分類、定位和威脅級別評估

地面雷達作為預警傳感器，在遠程探測、分類和定位潛在的來襲威脅。在我們項目的框架內，為了進行真實世界的演示，我們使用的雷達傳感器的探測范圍高達1000米。地面云臺攝像機是第二個投入使用的傳感器。其目的是通過計算機視覺幫助確認傳入威脅的性質和數量。地面軍事系統人工智能代理根據雷達數據控制傳感器的平移、傾斜和縮放。

地面軍事系統人工智能代理還通過信息處理來評估檢測到的物體的威脅程度，分配敵人、友軍或中立軍等標簽。威脅評估過程考慮了入侵物體的大小、速度、飛行模式和雷達橫截面等多個方面。這一探測、分類、定位和威脅級別評估過程不僅是部署防御群的第一步，而且是整個任務的連續步驟。

2.2.2防御群的部署和方法

一旦探測到“敵人”（即帶有指定敵人標簽的實體），系統就會自主部署防御無人機，其目標是接近、跟蹤和消除威脅。這些無人機成群地向已識別的威脅移動，每架無人機都由自己的人工智能代理獨立控制，不斷適應其所處的任務階段。每個人工智能代理控制四個相互依存的決策功能。首先，導航功能，允許人工智能代理控制其無人機的軌跡。第二，傳感功能，將嵌入式光電傳感器的平移、傾斜和縮放控制交給人工智能代理。第三，攔截功能，讓人工智能代理決定何時觸發其攔截有效載荷（網）。最后，目標定位功能，用于人工智能代理為自己分配一個目標無人機。這些功能的實現要?dú)w功于人工智能代理精心安排的決策算法。

更具體地說，每個人工智能代理可以根據任務階段在不同的導航功能決策算法之間切換。為了增強群體之間的協作行為，通過多智能體深度強化學習算法學習用于接近和跟蹤階段的導航策略，以使這些階段快速、協調和適應性強。然而，在攔截過程中的導航必須是可控的、精確的和可解釋的，因此在我們的系統中優選基于規則的算法。

對于目標定位功能，所使用的算法確保了無人機之間目標的最佳分配，減少了由于潛在沖突或任務重復而造成的效率損失。例如，該算法通過減少與可用目標的協作距離來計算最佳分配，確保并在必要時進行校正，以使緩沖區內沒有目標不被防御群的無人機跟蹤。只有當入侵者的數量高于防御群的無人機數量時，才能打破這一規則。

2.2.3跟蹤

一旦防御無人機到達敵方無人機，它們就進入跟蹤階段。根據敵方無人機的數量，可以為每架敵方無人機分配一架或多架防御無人機。跟蹤依賴于雷達和視覺數據的組合以及蜂群之間的共享信息。只要無人機沒有進入攔截階段，或者只要目標沒有離開緩沖區或被攔截，防御無人機就應跟蹤其指定目標。

2.2.4攔截

每一次任務的高潮都是消滅入侵的無人機。一旦防御無人機跟蹤目標，它就可以根據考慮到目標接近度、防御群中其他實體的位置和網可用性等因素的標準自愿進行攔截。然后，當入侵的無人機被批準與目標交戰時，該無人機部署其基于網的有效載荷，將其捕獲。雖然在本文的調查中，無人機與目標的交戰是自動的，但它被設計為由操作員觸發。

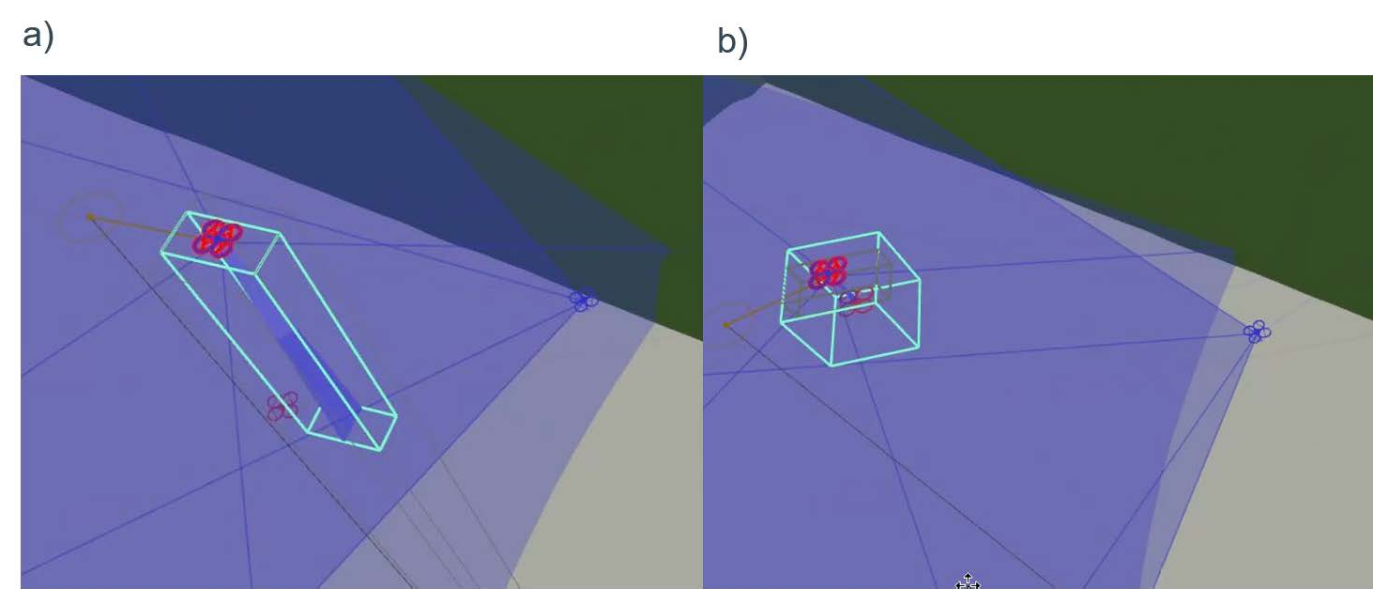

圖:網部署和目標捕獲模擬。左圖，無人機與目標交戰，并在滿足攔截條件后部署了網。右圖為無人機捕獲目標。在這兩幅圖上，我們可以觀察到右側的無人機是如何在安全距離內支持視覺跟蹤。

雖然網部署在實際飛行操作中被證明是成功的，但對于我們的實驗，我們只在模擬環境中部署網。由于相關的運營成本，尚未使用實際凈值。在現實世界的實驗中，遙測數據被輸入模擬器，以虛擬地捕捉無人機。

3.用例定義

適應性和多功能性是我們系統的核心屬性，使其能夠有效地處理無人機入侵的不同場景和行為。我們定義了幾個代表典型入侵無人機行為的用例來測試我們的系統。

我們推導出了四種不同的無人機操作員行為模型，與這些應用程序相匹配。

1)無線索操作員：這個用例代表了測試無人機的愛好者，他們不知道附近有他們可能無意中飛越的禁飛區。由此產生的無人機行為相當不穩定，速度、航向和高度都有很大變化。

2)粗心的操作員：在這種用例中，無人機操作員愿意忽略已知的受限空域，以利用盡可能短的路線，例如用于交付等商業目的。由此產生的無人機行為在速度、航向和高度上是相當恒定的。

3)無意傷害的罪犯：本用例代表運營商旨在以獲取信息為目的，未經授權訪問受限區域，但無意造成直接傷害。他們可能會將拍攝照片或視頻作為企業間諜活動、犯罪活動的一部分，或者僅僅作為狗仔隊或被誤導的粉絲。由此產生的無人機行為在航向上相當穩定，瞄準保護區，接近的高度降低，到達保護區的速度增加。無人機不一定會進入保護區，可能會繞過它，不時空轉拍照。

4)有意傷害的罪犯：在這種最緊急的使用情況下，操作員故意闖入保護區，目的是造成直接傷害，例如涉及裝有爆炸有效載荷的無人機的恐怖襲擊。由此產生的無人機行為在航向上相當穩定，瞄準保護區，接近的高度降低，速度在最后一段加速，以有效穿透保護區。

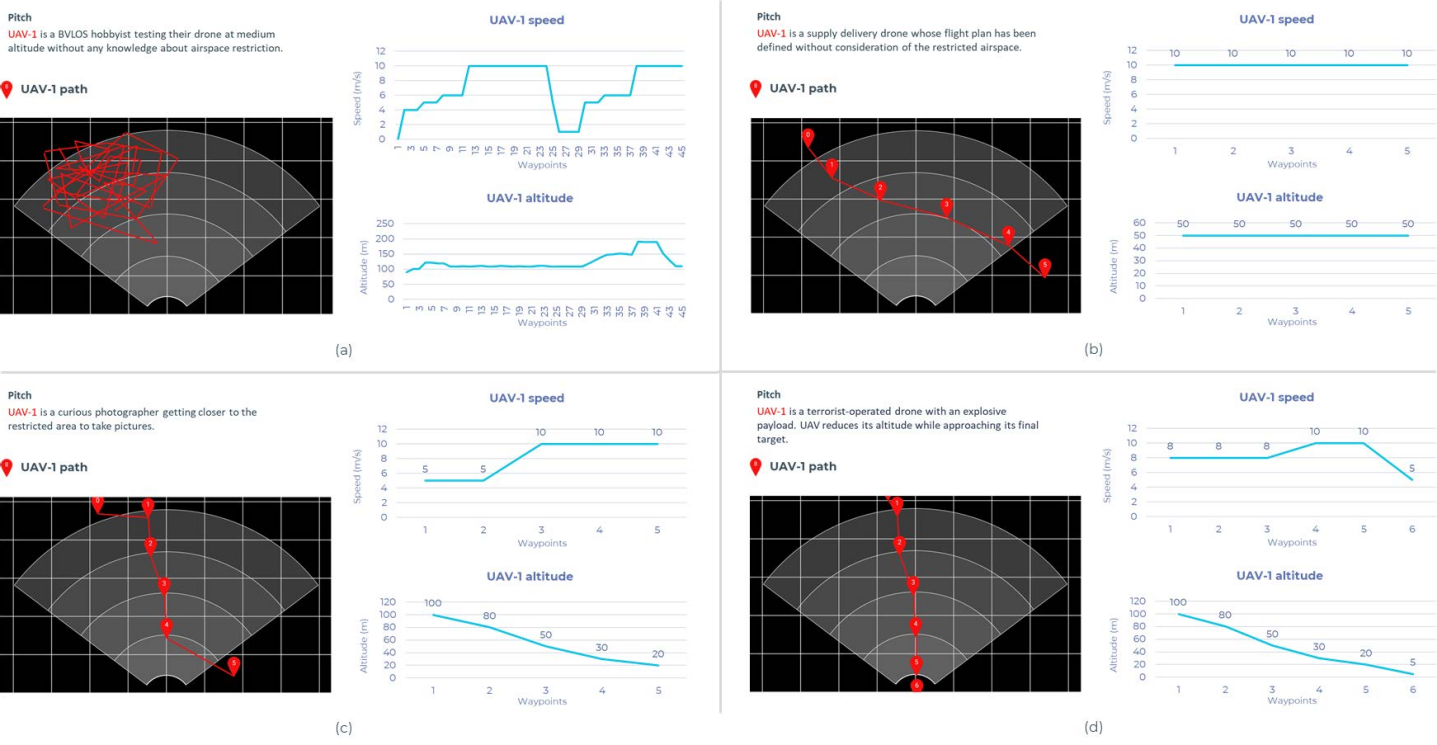

圖：我們將4種無人機行為作為基線來構建我們的用例，其中包括無知的操作員，（b）粗心的操作員，以及無意傷害的罪犯和有意傷害的罪犯。

隨后，我們通過確定入侵無人機的數量（范圍在1架到5架之間）并選擇每個入侵無人機行為模型來設計我們的用例。

4.群體智能代理之間的系統協調

每架無人機的人工智能代理并沒有直接嵌入其無人機上。它們在地面上執行，在同時托管GCS和GCS人工智能代理的工作站中執行。這一限制是根據項目的目標做出的重點選擇，即開發人工智能代理，而不是關注其嵌入能力。然而，從架構的角度來看，盡管通信存在延遲，但該系統的運行方式就像無人機的人工智能代理嵌入在自己的平臺上一樣。

人工智能代理及其群集行為的協作是通過兩種方式實現的。

首先，人工智能代理都在相互交流，交換與他們對所面臨情況的感知有關的信息。人工智能代理對當前情況的感知是通過處理其平臺傳感器捕獲的數據（無人機人工智能代理的嵌入式萬向節安裝光電或地面雷達和地面軍事系統人工智能智能代理的地面云臺）以及通過融合所產生的信息和其他人工智能代理共享的信息來闡述的。通過這個過程，我們確保所有人工智能代理對全球形勢有相同的感知。

其次，我們的人工智能代理嵌入了多代理強化學習（MARL）算法，以學習如何作為一個團隊執行一些特定的決策功能（例如，導航或目標定位）。每個人工智能代理學習的策略本質上嵌入了協作模型，從而在系統級別實現群集行為，因?yàn)樗鼈儽挥?xùn)練為一起執行相關功能。

我們的系統在蜂群無人機、傳感器和地面軍事系統之間的互聯通信，允許對任何無人機威脅做出無縫和協調的反應，從而維護和保護禁飛區。

5.模擬和真實飛行操作的結果

5.1模擬結果

在SE Star提供的模擬環境中，我們執行了四個不同的用例。我們的反無人機系統顯示了從監控到捕獲五個入侵者的不同階段。

1)監測和探測：最初，在武裝和起飛后，系統處于空閑狀態，等待入侵。直到雷達探測到未知無人機的出現才觸發行動。

2)入侵：進入緩沖區后，不明身份的無人機被識別為威脅，導致我們的系統做出反應。防御無人機啟動了對入侵者的攔截路徑，如果多個入侵者在緩沖區內，防御無人機將分裂成單獨的目標。

3)系統交戰：如果滿足確認防御無人機和目標之間最短距離的條件，以及攔截有效載荷（網）的可用性，系統將過渡到“準備攔截模式”，等待進一步批準。此過程可防止任何冗余的捕獲嘗試。該批準旨在由未來開發的人工操作員觸發。在我們的試驗中，由于審批接口機制尚未實施，在代表運營商響應時間的任意延遲后批準。

4)捕獲和釋放：一旦獲得批準，無人機就會部署網進行捕獲，然后將捕獲的無人機運送到回收區。

在所有使用案例中，入侵群的所有無人機在到達保護區之前都被成功攔截、跟蹤和捕獲。

5.2混合環境中的真實飛行操作

真實世界的實驗是在混合環境中進行的，除了模擬的攔截有效載荷外，BlueSwarm系統和紅色資產的所有硬件組件都是帶電的。為了能夠執行完整的任務，該系統將所有真實無人機的行為鏡像到SE Star，直到進入攔截階段。一旦進入攔截階段，參與該階段的真實無人機與其模擬無人機之間的行為就會發生差異，以便在模擬世界中進行攔截，同時保持真實世界中的安全條件，以消除實際捕獲過程中的任何碰撞風險。

1)監測和探測：在武裝和起飛后，該系統有效地將環境噪聲分類為無威脅，使無人機保持閑置狀態。

2)入侵和識別：與模擬一樣，系統在無人機進入緩沖區時對其進行識別和分類。

3)系統參與：在這一階段，我們的系統表現與模擬實驗期間相似，唯一的區別是將真實世界的擾動（噪聲）識別為中性實體（如鳥類），以允許我們的人工智能代理將其考慮在內，避免碰撞。

4)捕獲進展：在現實世界的作戰中，部署網是一種僅在模擬中進行的虛擬行動。因此，在反映實際情況的模擬環境中評估捕獲的成功與否。捕獲后，被捕獲的紅色無人機的行為不再反映在現實世界中。模擬捕獲的紅色無人機被捕獲它的模擬藍色無人機拖進檢索區域。然而，真正的紅色無人機只是通過將高度降低到緩沖區以下而退出游戲，并一直被系統忽視，直到場景結束。真正捕獲的藍色無人機向檢索區域移動，模仿拖動捕獲的紅色無人機并在該區域釋放的事實。它的模擬計數器部分反映了這種行為。

該系統的這些調整使我們能夠成功測試各種場景，包括在兩架防御無人機對抗兩架入侵者的比賽中對捕獲目標的探測、定位、分類、跟蹤、攔截和安全檢索。

6.對推進安全措施的貢獻

我們的研究設計成功地展示了應對不斷升級的無人機威脅的能力，正如我們的理論和實踐執行所證明的那樣。值得注意的是，我們的系統旨在應對防御群無人機面臨的同等數量的威脅。盡管如此，我們必須強調的是，該系統目前僅針對小型蜂群進行了驗證。這在我們的模擬實驗和實際飛行試驗中得到了證實，五架無人機在模擬中成功跟蹤了同等數量的敵方無人機，實現了對所有滲透部隊的安全攔截。在實際飛行操作中，我們的兩架無人機小型防御群應對了兩架敵方無人機，這證實了我們的系統在不同條件下的適應性和可擴展性，以及它在未來版本的真實世界場景中的應用前景。還需要注意的是，我們的系統不知道它正在使用的硬件設備。無人機的制造和型號、傳感器類型或中和有效載荷類型都可以很容易地被不同的傳感器替換或更改。

7.結論

我們設計的系統展示了地面和空中部分的集成，包括一系列傳感器和對抗能力。通過使用地面雷達和云臺攝像機，該系統能夠?qū)撛谕{進行遠程探測、分類和定位。同時，空中部分包含一支自主對抗無人機隊伍，每架無人機都配備了一個光電傳感器和一個用于攔截目的的網部署機制。

通過同步傳感器數據、促進資源之間的通信以及利用人工智能，反無人機系統提供了從探測到消除入侵無人機的端到端解決方案。優先考慮通過有人值守的地面控制站維持人工監督，從而使人工操作員處于監控循環中，并在出于安全原因有必要時提供停止機制。停止機制由一個“全部停止”按鈕組成，該按鈕在從人工智能代理到無人機的任務期間中斷命令。停止按鈕凍結所有無人機的移動，無論是防御還是入侵，并將控制權交還給人類飛行員來管理局勢。

該系統的架構為響應特定后勤和保護區的威脅狀況提供了重要的可擴展性和適應性。地面?zhèn)鞲衅鞯念愋汀?shù)量和空間分布可以根據用戶需求進行定制，防御無人機的數量和有效載荷也是如此。

一個潛在的進步可能是結合了先進的視覺和自動威脅級別評估能力。這將使運營商全面了解迫在眉睫的威脅，降低主觀錯誤的風險，同時加快響應時間。

我們的系統因其對不斷演變的威脅的抵御能力、對需求的適應性以及前沿人工智能技術的集成而得到加強，解決了無人機安全方面的一個關鍵缺口。通過完善該系統并將其納入現有基礎設施，我們的目標是保護禁飛區，同時降低無法管理的無人機技術的相關風險。

根據北約加強無人機威脅安全措施的愿景，這項與主題專家合作進行的研究和系統開發標志著在實際飛行行動中對抗無人機技術的重大進步。所設想的未來改進和應用有望為北約科技界的技術轉讓和進一步研究提供新的動力。
