項目簡介

  隨著無線電遙控技術、自動化技術、無線通信技術和載荷小型化等技術的迅速發展，無人機在軍民得到了廣泛應用。由于無人機具有成本低、生存能力強、機動性能好、覆蓋性好等特點，也成為了不法分子手中為達到其不可告人目的而使用的工具。

  為進一步維護國家和社會的穩定，根據國家相關法律法規，部隊和公安反恐的實際工作需要。結合現階段最新無人機攻防技術、多媒體展示技術、多媒體互動技術，學院致力于打造國內先進的反無人機實訓平臺。

  系統組成

  本系統主要由低空探測雷達、無線電頻譜偵測設備、多光譜目標識別跟蹤系統、無線電壓制設備、導航誘騙設備、便攜式干擾攔截設備、單兵偵測設備、無人機敵我識別設備等無人機反制設備組成。主要用來發現跟蹤、偵測、干擾、驅離、迫降誤入航空禁區的低空民用無人機。實現全天候智能值守，能夠做到及時發現并警示、快速確認(手自動快速確認)、精準處置。

  產品介紹

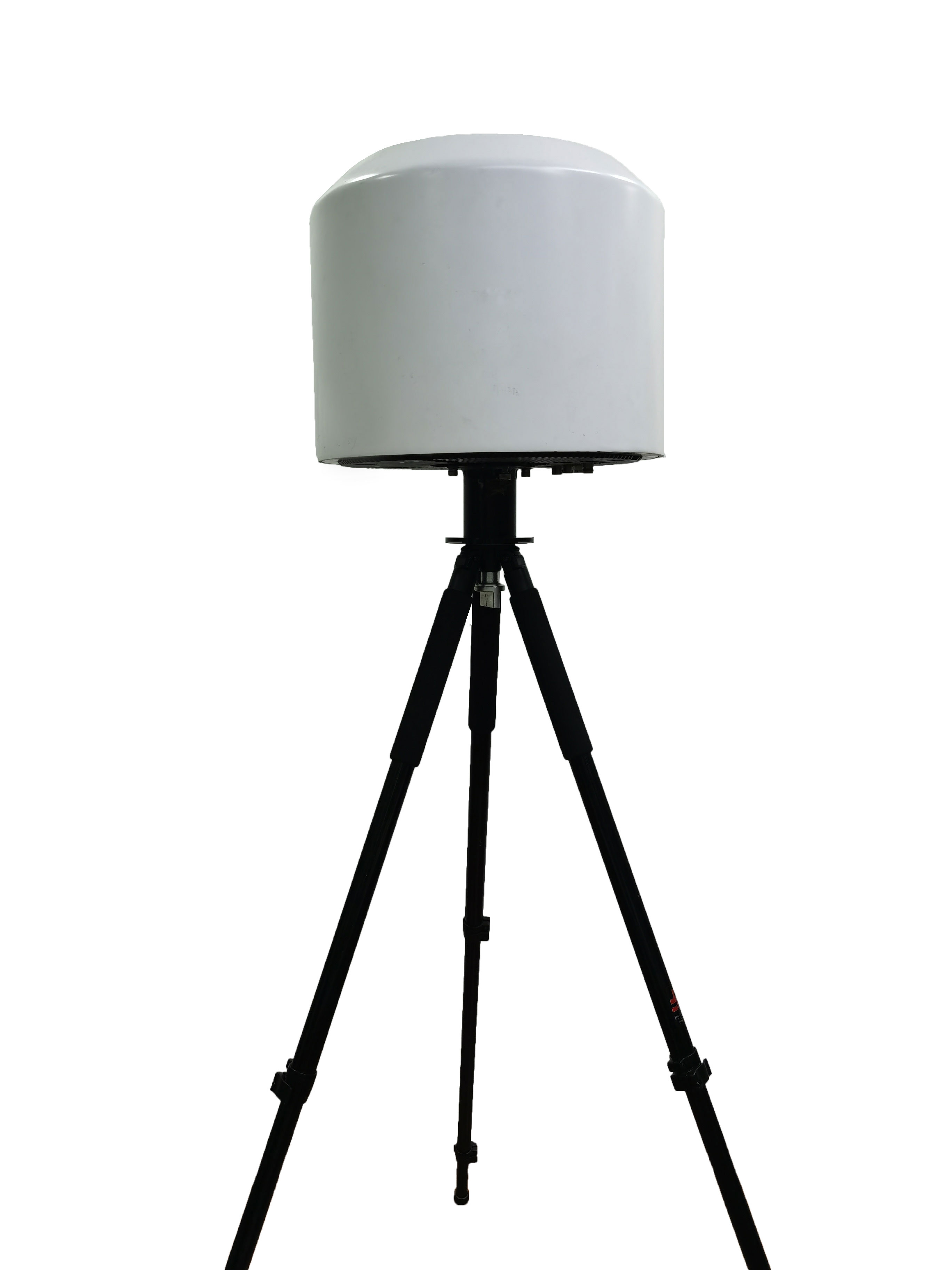

  無線電監測

  無線電監測系統主要通過探測、搜索、截獲目標區域內的無線電信號，并進行分析、識別，獲取其技術參數、頻段特征鎖定無人機的遙控信號或圖傳信號，并對其進行判別定位方向。

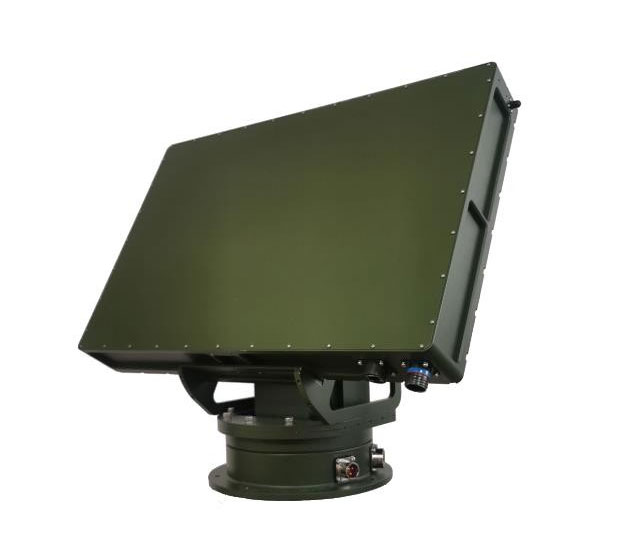

  雷達探測

  低慢小目標的飛行高度低，低空區域地物遮擋多，環境雜波復雜;低慢小目標飛行速度慢，多普勒頻率不明顯; RCS 小，反射回波強度小，容易淹沒在噪聲和環境雜波中。因此，低慢小目標能夠靈活實現低空、超低空突襲，具有“偵測難、管控難、處置難”等特點。對非合作低慢小目標的探測及跟蹤一直是雷達領域的難題。

  本項目采用的雷達為近程低空監視雷達，可實現對無人機、鳥類等低慢小目標的精確探測及跟蹤，顯示并輸出目標的距離、方位、俯仰、速度、高度等多維信息，形成低空小目標的三維運動態勢。本項目采用先進的一維有源相控陣雷達，具備探測四旋翼無人機、固定翼無人機等多種飛行器的能力。此雷達具備靈活多變的數據率，可配置的探測功能及探測量程、針對多種目標及復雜環境下的復合多功能探測能力。同時，此雷達可將雷達航跡通過預定接口協議輸出至光電、指控等其他設備，實現對這些設備的指引。

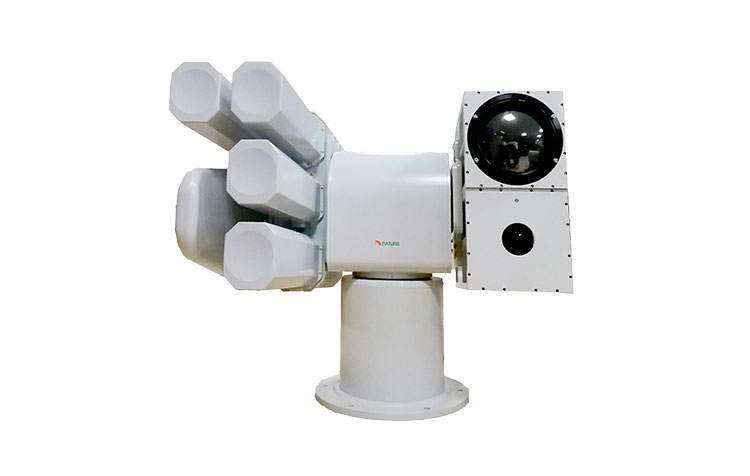

  多光譜目標識別

  多光譜目標識別跟蹤系統由可見光、紅外熱成像互補成像，適應不同光照環境下工作。光電可以接收來自雷達、無線電頻譜偵測設備的通訊引導自動換算來自引導數據的自動響應，自動調節方位角、俯仰角、鏡頭焦距的變化自動搜尋并鎖定目標，并實現對目標的分類識別、跟蹤，數據結果實時上傳至平臺融合來自雷達或頻譜目標信息，主要包括經緯度坐標、高度、距離、移動速度、威脅等級、航跡編號及屬性等，判定優先等級進行跟蹤可對光電的工作模式、工作時間、操作參數、鎖定方式等參數進行設置。

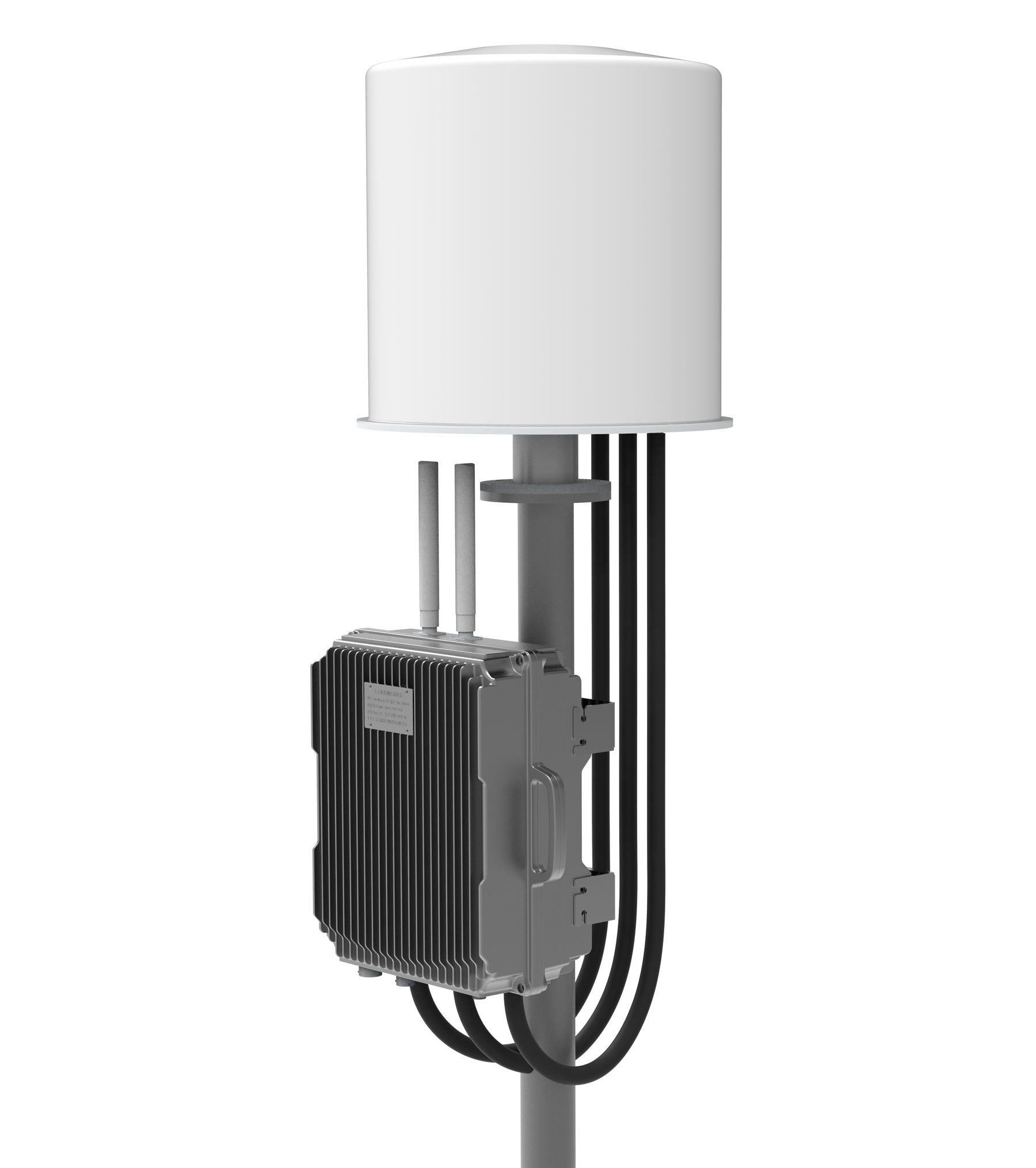

  無線電壓制

  在無人機通信中，通常在接收有用信號的同時，不可能完全抑制外部干擾以及特征參數與有用信號相同或相似的其他信號，致使通信接收系統檢測有用信號時必然存在著不確定因素。利用這一特點，無線電壓制設備可以施放干擾信號，迫使無人機的信號接收機獲得的有用信息量降低，以到達攔截的目的。主要對誤入目標區域的無人機進行導航信號、圖傳信號、控制信號干擾。

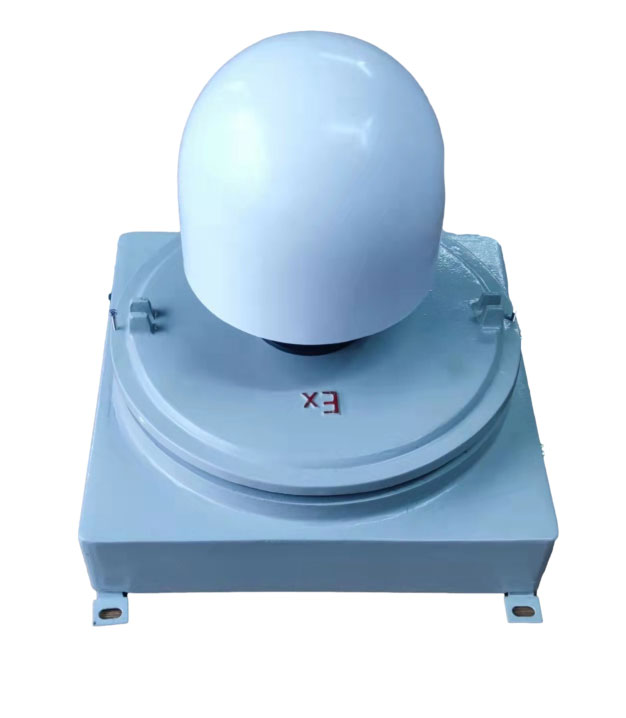

  導航誘騙

  誘騙式無人機主動防御系統工作原理是通過模擬仿真生成頻率相同、時間同步的導航衛星定位編碼信號，將誘導信息注入到無人飛行器導航系統，間接獲得飛行控制權，實現禁飛、驅離、航跡誘導等多種戰術功能。

  誘騙式無人機主動防御系統主要由衛星信號模擬器、功率配置器、信號發射器以及控制軟件等部分組成。其中：衛星信號模擬器是系統的硬件核心，生成高精度仿真衛星導航信號;功率配置器是系統的主要能耗部分，根據工作模式和作用距離為輻射單元提供可控的輻射功率;信號發射器是系統作戰終端，由輻射天線單元(陣列)、天線轉臺等部件組成。

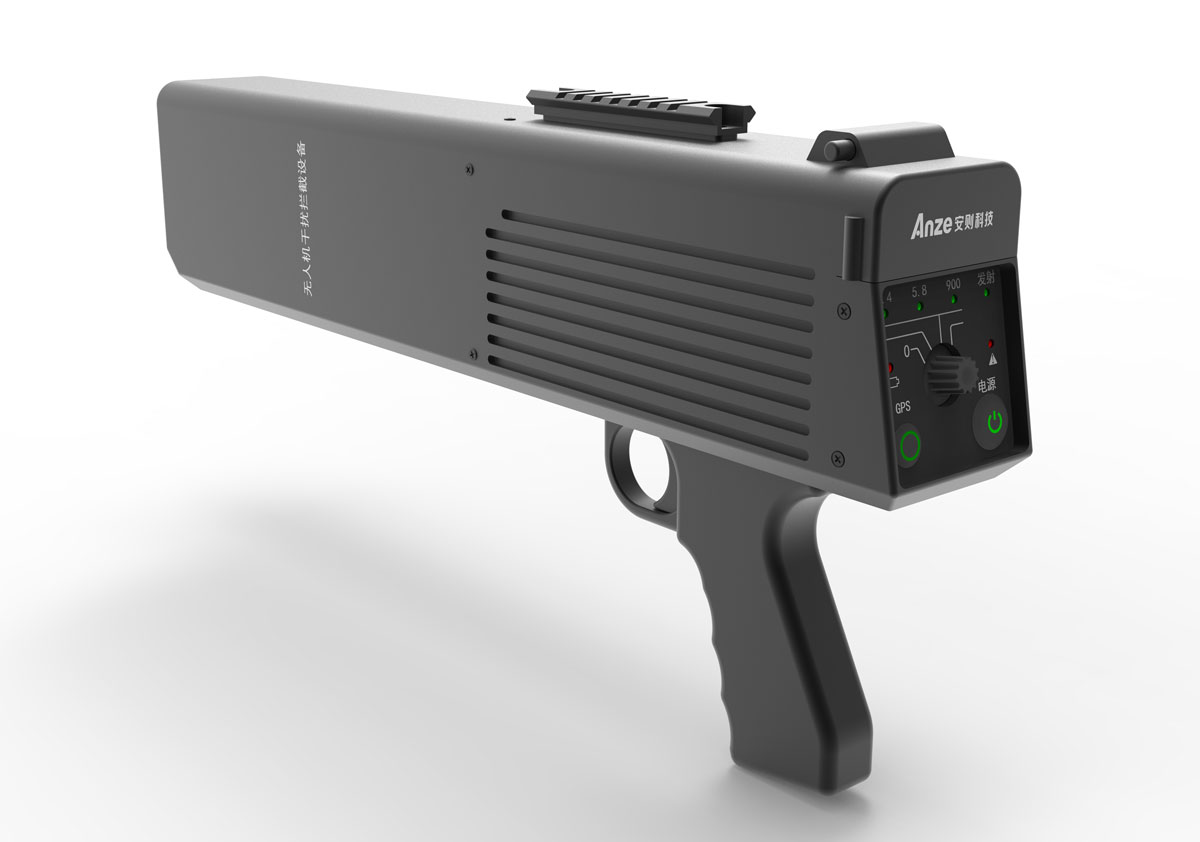

  便攜式干擾攔截設備

  便攜式無人機干擾器專門針對黑飛無人機進行干擾防御的便攜式設備。通過干擾無人機的數據鏈路和導航鏈路，切斷無人機和遙控器之間的通訊，從而迫使無人機自動降落或將其驅離，保障低空空域安全，是大型活動和重要場所的安全衛士。

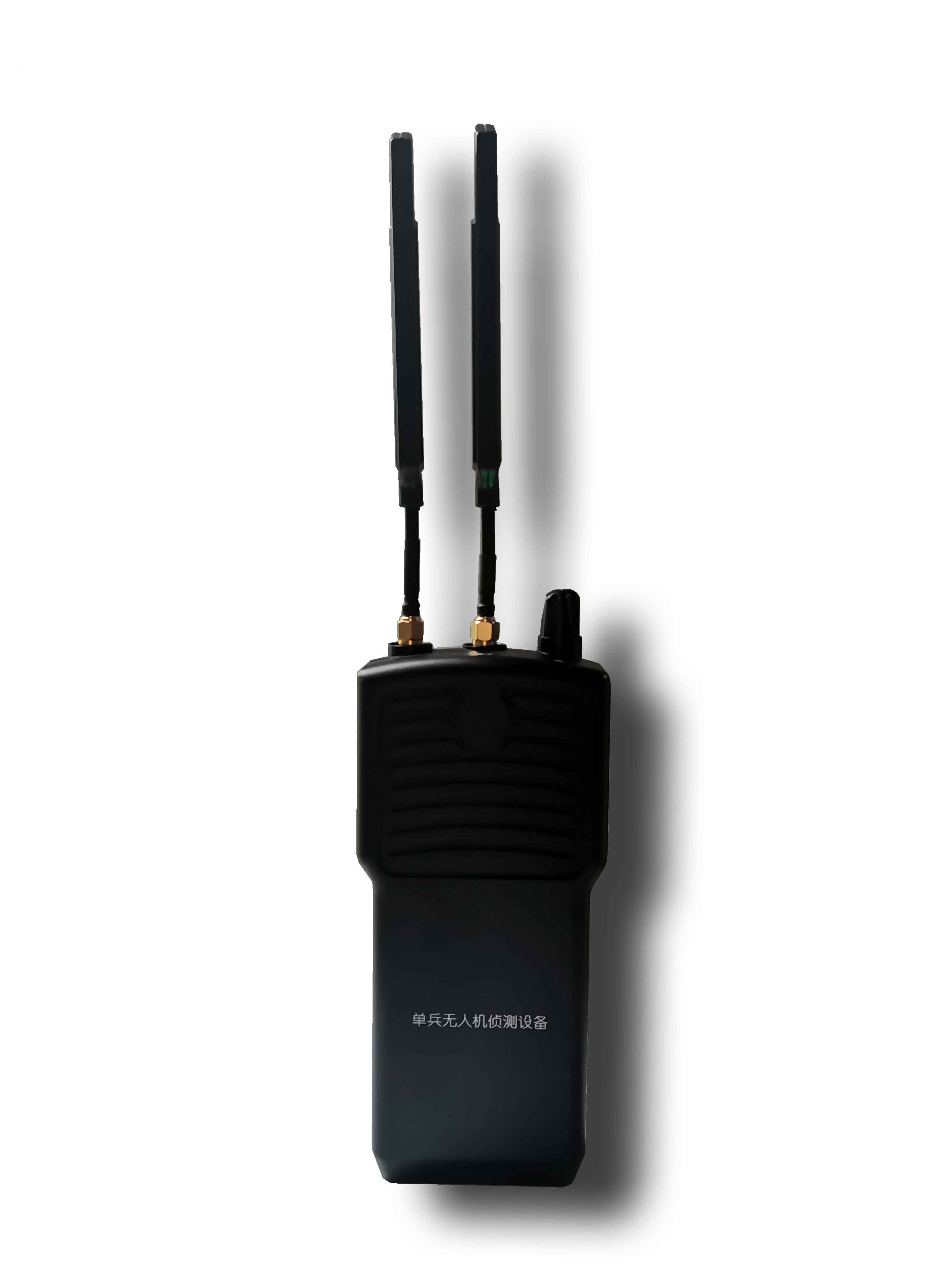

  單兵偵測設備

  單兵無人機監測設備主要用于戰場環境下對無人機的監測功能，該設備可偵測半徑3km范圍內的無人機信號，并在偵測到信號后做出聲光報警提醒。產品可設計為穿戴式或背負式形態，對低空非法信號為用戶提供態勢感知，無需復雜操作。單兵偵測設備通常與便攜式無人機干擾攔截設備搭配使用，為便攜式干擾攔截設備提供預警，從而提高便攜式無人機干擾攔截設備反制效率。

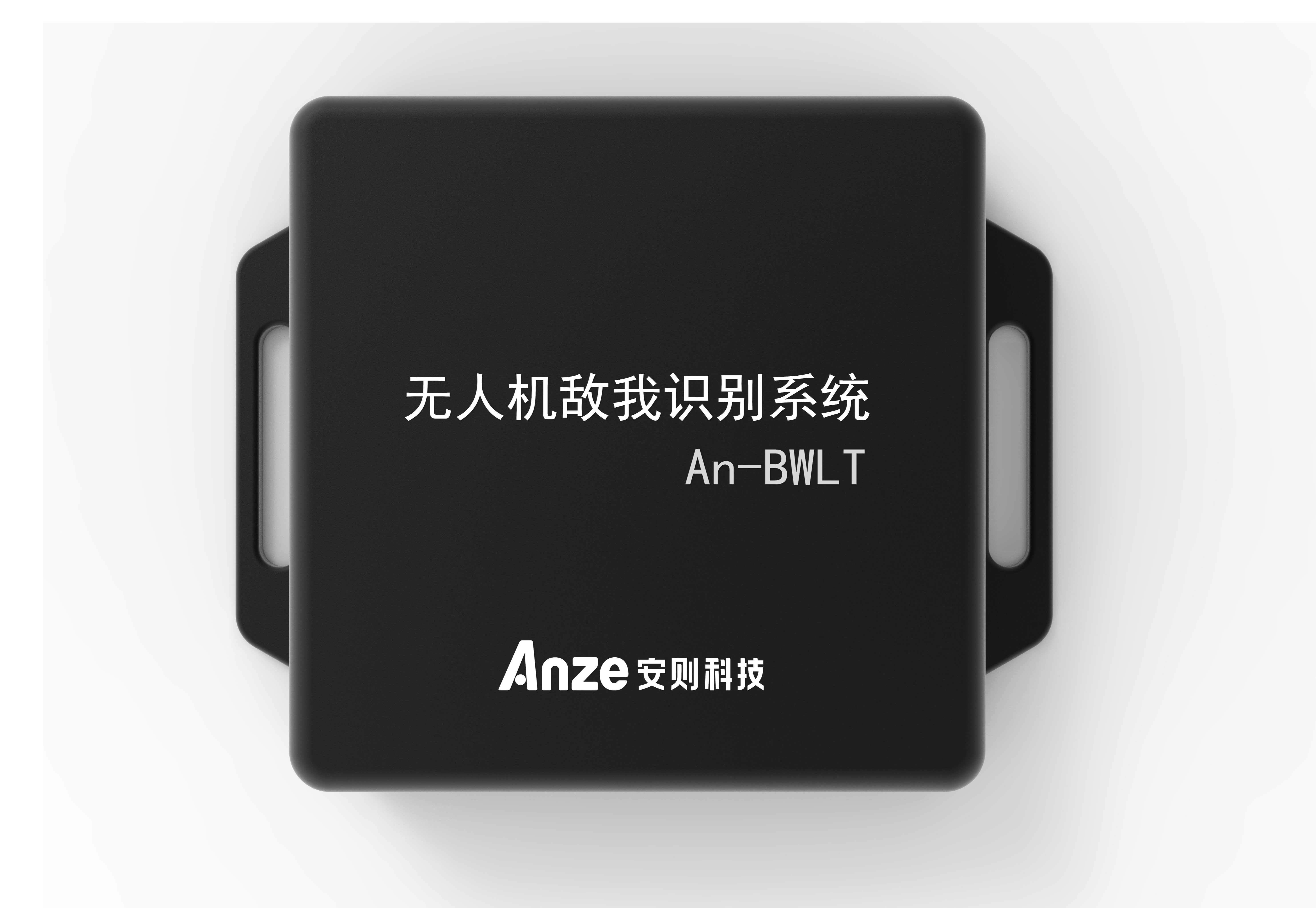

  敵我識別設備

  無人機敵我識別系統是掛載在無人機上的一個獨立工作的設備，該設備與無人機無需任何有線連接，通過實時測量無人機下行無線電信號特征和參數并通過專用無線電信道發送至地面端無人機偵測系統，從而實現敵我識別功能。設備自帶電源，無需外接供電。使用范圍廣，可應用于多種行業的執勤、巡邏、安保。

  軟件管控中心

  無人機低空防御系統由低空防御雷達、無線電頻譜偵測設備、無人機光電跟蹤攝像機、全向無線電干擾設備組成。由雷達探測出無人機所在的位置(包括方位、高度、距離)，同時無線電頻譜探測可顯示出當前無人機所使用的通信頻率。光電系統根據雷達轉發的目標位置信息自動換算，可以自動轉至該區域對目標進行確認、跟蹤并鎖定，同時可選自動或手動啟動干擾系統，破壞或干擾無人機的數據鏈路和定位系統，切斷無人機與遙控器之間的通訊和導航，實現無人值守，精準驅離或迫降入侵無人機，保障低空空域安全。本低空防御系統結合指控平臺可以提供第三方轉發功能，實現與上級指揮中心聯網。特別適用于多設備接入組成全功能無人機防御系統，系統還可以長時間存儲偵測視頻圖像和各類數據、報警、操作日志等，為取證留下全方位數據保障。它可以為軍事基地、邊海防、機場、車站碼頭、危險品倉庫、重點保護單位等提供全方位安全保障工作。
