??雙流何家溝安裝的設備叫固定式無線電壓制系統 An-Jam-03G，該設備在接收到前端設備輸出的無人機目標信息后，發射多頻段的電磁波干擾信號，采用定向天線，使無人機遙控信號(上行鏈路信號)、無人機圖傳信號(下行鏈路信號)以及導航信號淹沒在干擾信號中，導致無人機無法接收遙控信號、圖傳信號和導航信號。在接收信號丟失的情況下，無人機會根據自身的設置，緩慢下降或者就地返航，從而達到壓制效果。

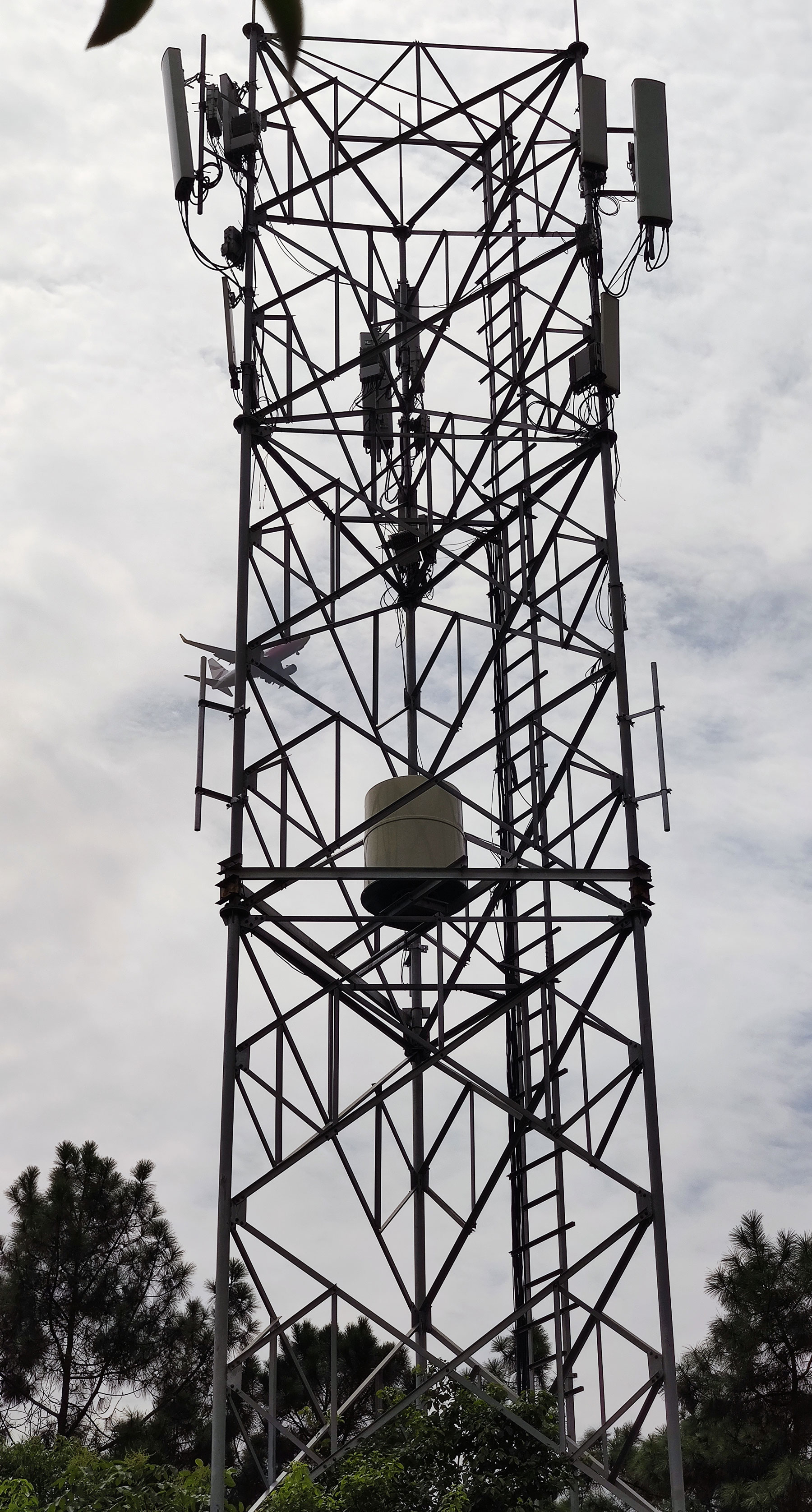

現場安裝圖

??產品參數

???*1.單套設備作用半徑：≥3km

???*2.管制頻率范圍：20MHz～6000MHz

???*4.跳頻速率：≥100000跳/s*5.頻率準確度：≤±1ppm

???*6.同時發射信號個數：10個以上(20MHz～3GHz)任意頻點;2個(5700～5900MHz)

???*7.發射信號調制方式：CW/AM/FM/ASK/2FSK/4FSK/BPSK/QPSK/8PSK等

???*8.調制帶寬：0～40MHz以上，并可任意設置

???9.功率調節步進：1dB步進

???10.諧波及雜散：≤-60dBc，待機雜散：≤20mW

???12.采用天線模式，配合物理特征識別、電磁頻譜檢測等系統實現自動伺服(用對周)

???13.天線增益：≥10dB，駐波：1G以下≥0dB，駐波：≤3;1G以上≥10dB，駐波：≤2

???14.天線極化方式：線極化

???15.天線射頻接口：SMA-50K

???16.天線阻抗：50歐姆

???17.天線波束寬度：90度～120度(H面)，40度～60度(E面)

???18.扇區天線伺服范圍：水平0～360度，垂直-10～90度，水平轉速≥60度每秒，垂直轉速≥10度每秒

???19.干擾樣式：窄帶噪聲干擾、寬帶噪聲干擾、掃頻式噪聲干擾、雜亂脈沖干擾、連續波干擾、間斷噪聲干擾

???20.發射功率:≥20w
